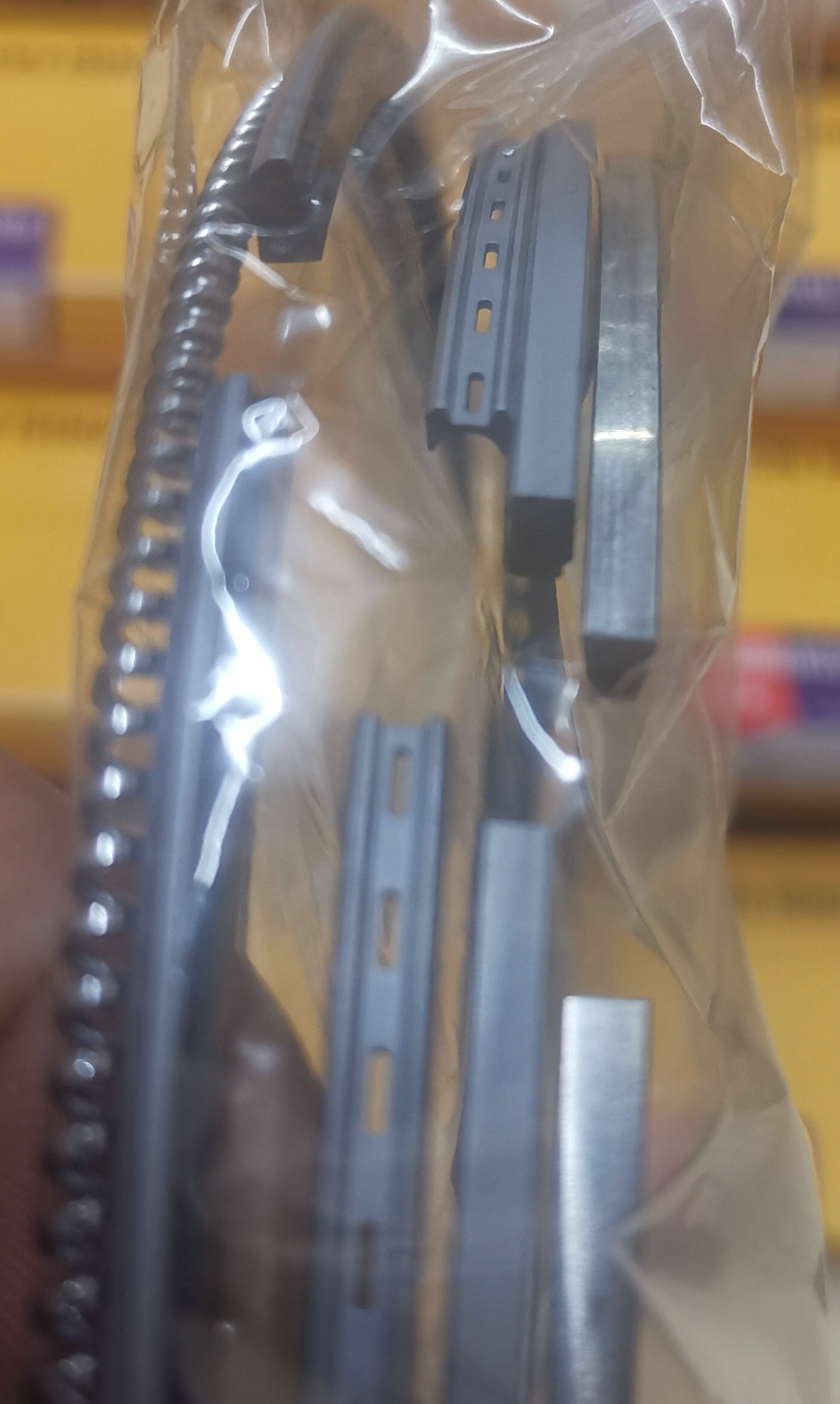

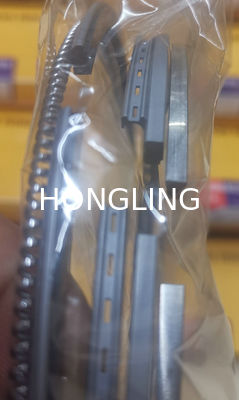

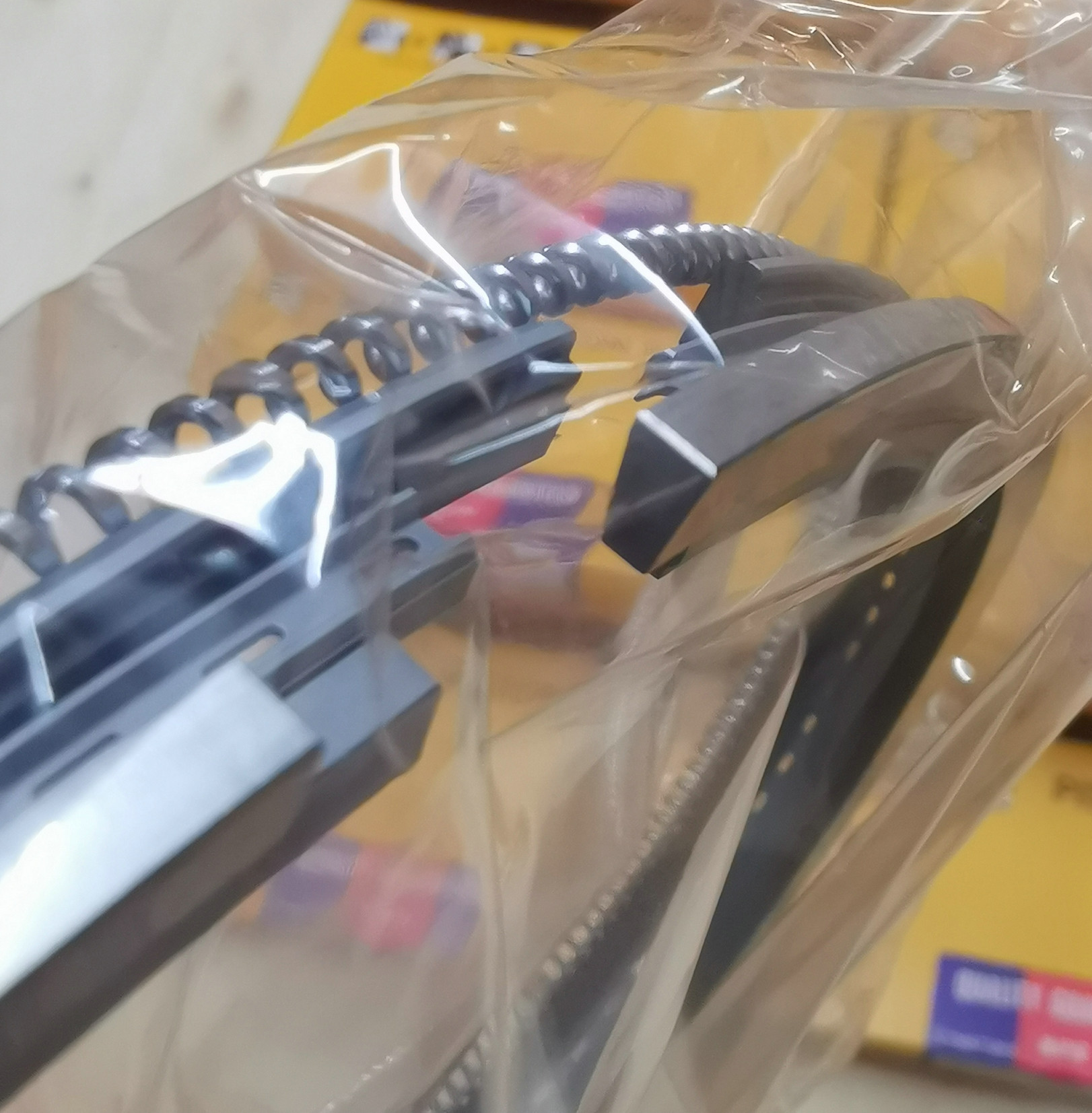

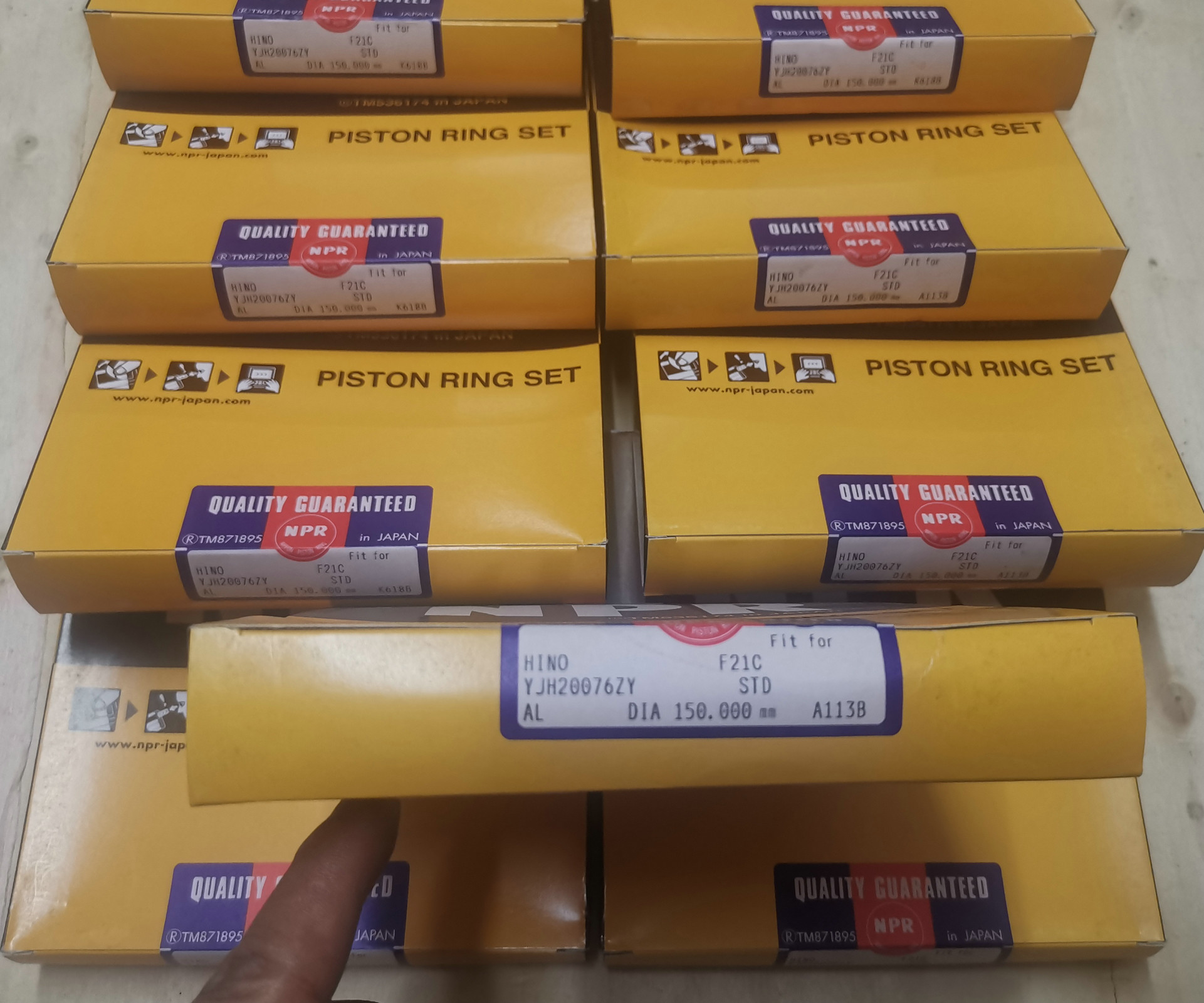

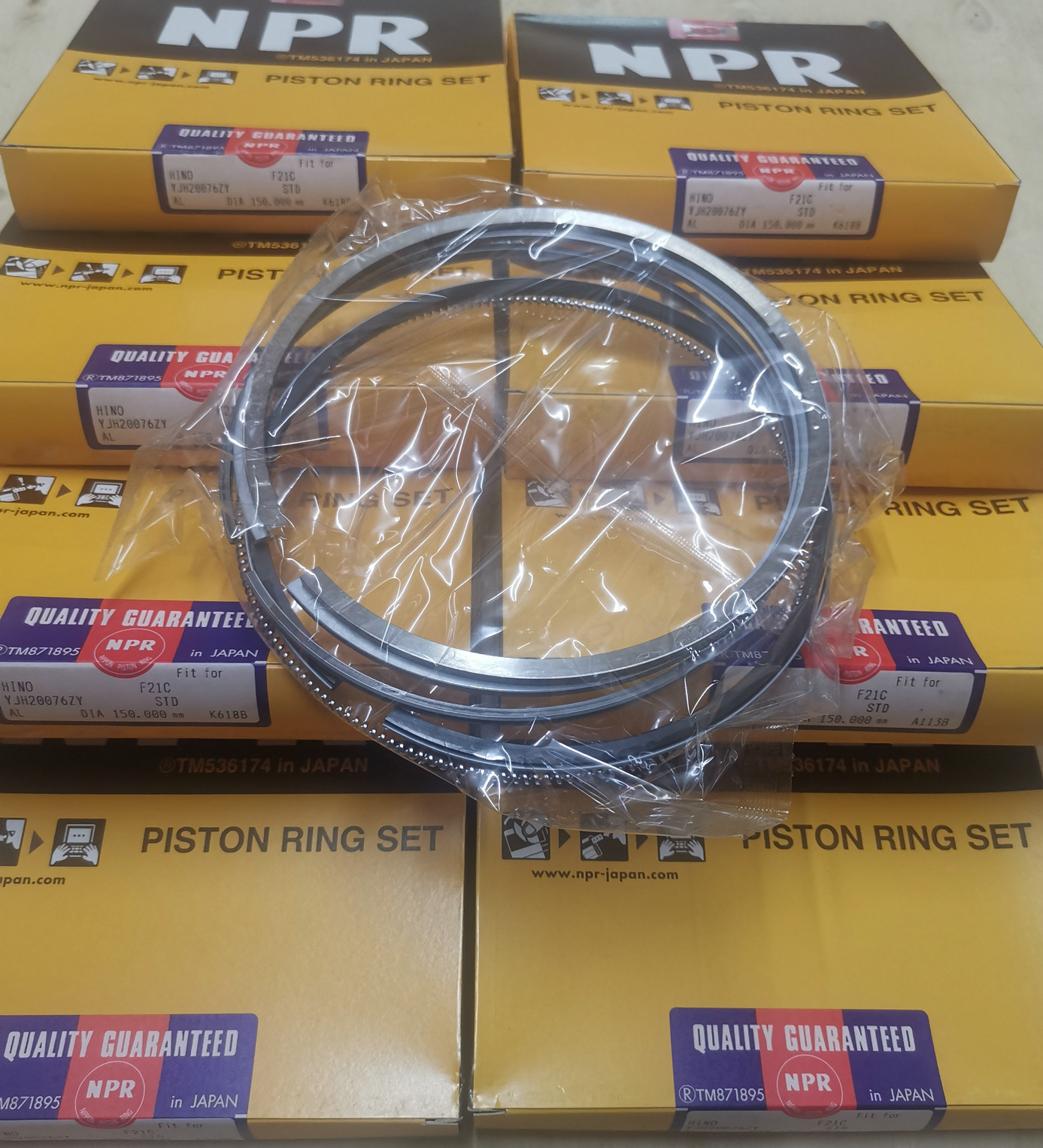

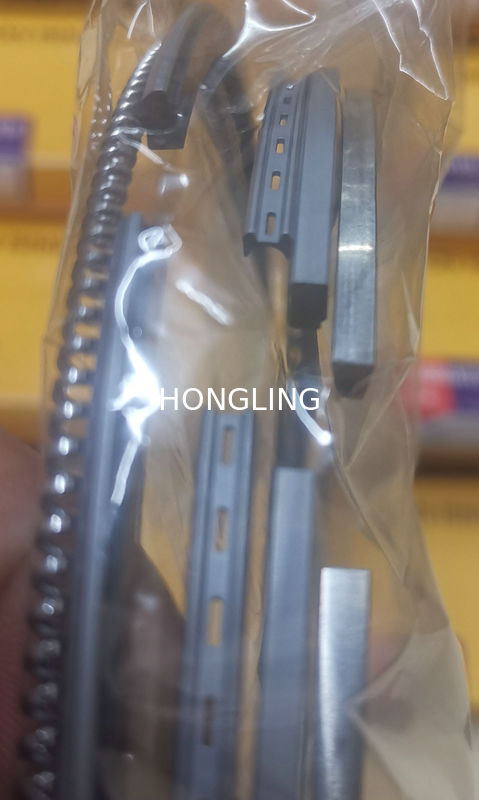

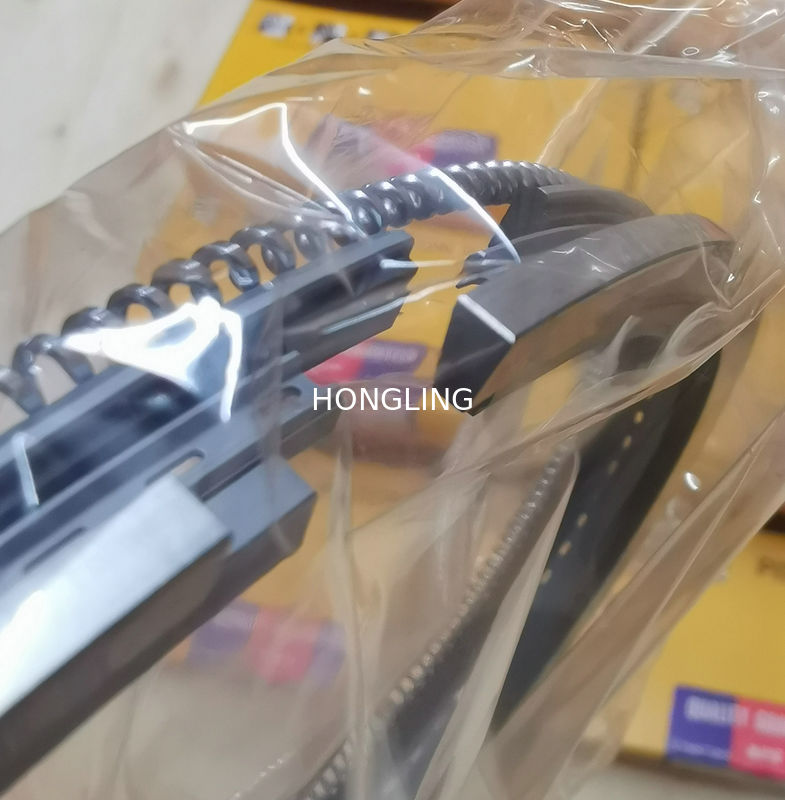

حلقات المكبس F21C NPR 13011-3310A 13019-1730A لأجزاء محرك هينو

“NPR PISTON RING SET"تعليمات التركيب

1. قم بتركيب حلقات المكبس بالترتيب التالي:

1 ، أخاديد حلقة نظيفة تماما من المكبس.

2 ، قم بملاءمة التحكم في الزيت - متبوعًا بحلقات ضغط بترتيب تصاعدي ، في الأخاديد الحلقية باستخدام أداة حلقة.

3 ، احرص على ملاءمة الحلقات ذات الوجوه المميزة لأعلى ولأعلى من المكبس.

II- التأكيد على أن الحلقات مناسبة بشكل صحيح:

1 ، تأكد من أن الخواتم يمكن تحريكها بحرية-بدون تشويش في أخاديد المكبس.

2 ، تأكد من عدم وضع كل فجوة حلقية في خط مع محور دبوس المكبس أو الدفع

ثالثا: تركيب مكبس مزود بحلقات:

استخدم دائمًا أداة التثبيت عند الإدخال في الأسطوانة.

تعليمات خاصة لتركيب حلقة زيت NPR NIFFLEX

1 ، قم بتركيب موسع حلقة زيت NIFFLEX في أخدود الحلقة يدويًا وتأكد من أن النهايات متلاصقة معًا كما هو موضح في الرسم التوضيحي.

2 ، امسك بإبهامك الموسع في ينتهي بعقبه.ثبّت القضيب العلوي مع الموسع بحيث تكون فجوته 45 درجة تقريبًا إلى اليسار ، والسكة السفلية 45 درجة تقريبًا إلى اليمين على طرفي الموسع.
