| مكان المنشأ: | اليابان |
|---|---|
| اسم العلامة التجارية: | NPR |
| رقم الموديل: | EF700 EF750 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | usd+110+SET |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 2-5 أيام |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 100 مجموعة |
| يكتب:: | حلقة الكباس | اسم العلامة التجارية :: | الإذاعة الوطنية العامة |
|---|---|---|---|
| مكان المنشأ:: | اليابان | حالة:: | جديد ، 100٪ جديد |
| OEM لا:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (سيل) | كود كتالوج NPR:: | YDH20025ZX |
| مرجع:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (سيل) | يصنع :: | هينو |
| نوع المحرك:: | EF700 EF750 | رقم الأسطوانة:: | V8 |
| مجموعة / CYL:: | تعيين | موعد التسليم:: | 2-5 أيام |
| إبراز: | حلقات المكبس EF750 NPR,حلقات المكبس 13011-1122 NPR,حلقات المكبس 13019-1610A NPR |
||

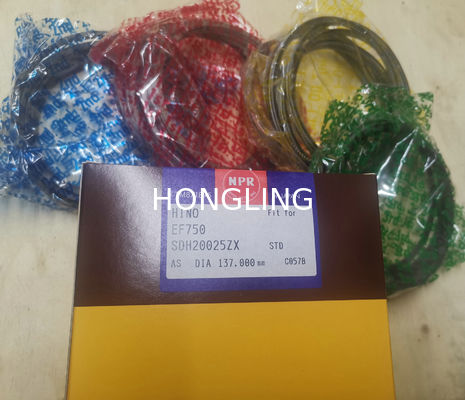

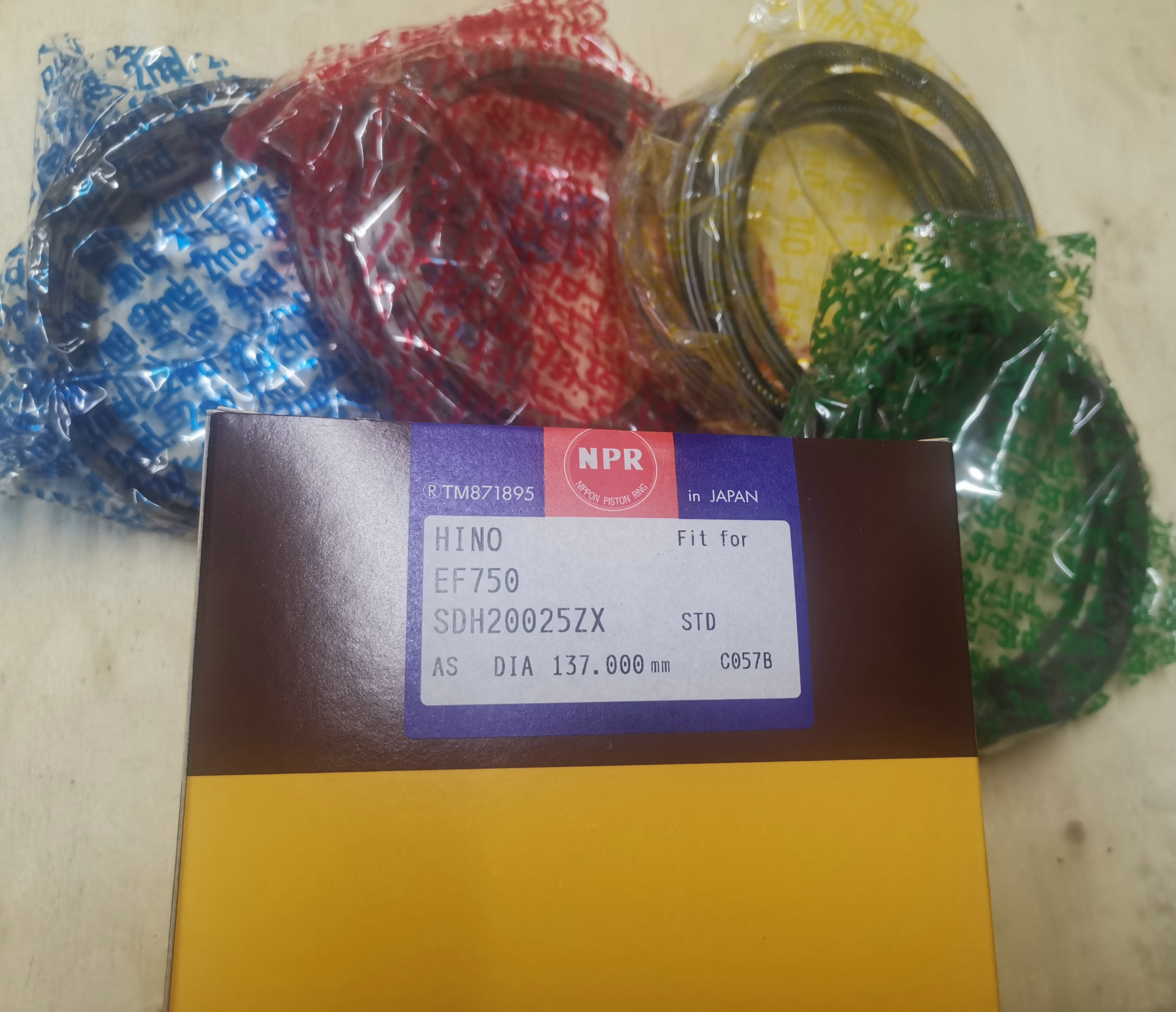

EF700 EF750 حلقة المكبس 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (أسطوانات) مناسبة لأجزاء محرك هينو
| مكبس | الحجم (مم) | ||
| د 1 (د) | h1 (ب) | a1 (T) | |
| الأول | 137.0 | 3.306 | 4.7 |
| الثاني | 137.0 | 3.5 | 5.4 |
| الثالث | 137.0 | 3.5 | 5.4 |
| زيت | 137.0 | 6.0 | 5.5 |
“NPR PISTON RING SET"تعليمات التركيب
1. قم بتركيب حلقات المكبس بالترتيب التالي:
1 ، أخاديد حلقة نظيفة تماما من المكبس.
2 ، قم بملاءمة التحكم في الزيت - متبوعًا بحلقات ضغط بترتيب تصاعدي ، في الأخاديد الحلقية باستخدام أداة حلقة.
3 ، احرص على ملاءمة الحلقات ذات الوجوه المميزة لأعلى ولأعلى من المكبس.
II- التأكيد على أن الحلقات مناسبة بشكل صحيح:
1 ، تأكد من أن الخواتم يمكن تحريكها بحرية-بدون تشويش في أخاديد المكبس.
2 ، تأكد من عدم وضع كل فجوة حلقية في خط مع محور دبوس المكبس أو الدفع
ثالثا: تركيب مكبس مزود بحلقات:
استخدم دائمًا أداة التثبيت عند الإدخال في الأسطوانة.
تعليمات خاصة لتركيب حلقة زيت NPR NIFFLEX
1 ، قم بتركيب موسع حلقة زيت NIFFLEX في أخدود الحلقة يدويًا وتأكد من أن النهايات متلاصقة معًا كما هو موضح في الرسم التوضيحي.
2 ، امسك بإبهامك الموسع في ينتهي بعقبه.ثبّت القضيب العلوي مع الموسع بحيث تكون فجوته 45 درجة تقريبًا إلى اليسار ، والسكة السفلية 45 درجة تقريبًا إلى اليمين على طرفي الموسع.
